設備參數

一、手機探測門功能特點：

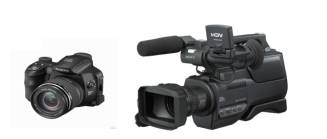

1.1、手機探測門可有效的排除硬幣、眼鏡、手表、皮帶扣、磁鐵、鑰匙、香煙、打火機、不銹鋼水杯、雨傘等日常隨身攜帶物品的干擾并準確分辨出是否攜帶待機、關機，開機、移除電池、移除SIM卡等任何狀態下手機，以及移動硬盤、筆記本電腦、Ipad、數碼相機、攝像機等涉密電子產品；另外，產品還可以探測到管制刀具、管制槍支、金屬罐體、金屬管體等違禁物品，并且對報警物品分類顯示；

1.2 手機用銅箔包裹5層也可報警；手機電池放在口袋也能報警。

1.2、檢測速度快：檢測速度僅需1-2S，通過人數每分鐘≥40人；

1.3、準確率高：檢出率98%。

二.檢測范圍（模式可選）：

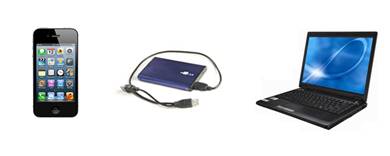

2.1、模式一：手機探測模式（手機、移動硬盤、筆記本電腦、數碼相機、攝像機等涉密電子產品）

2.2、模式二：手機+違禁品探測模式（手機探測模式+刀槍、金屬罐體、金屬管體等）

2.3、模式三：全金屬探測模式（在該模式下，小刀等任一金屬都會報警等）

三、應用場景：

本套設備系統適用于保密局、監獄、看守所、公共資源交易中心、軍隊、軍工企業、公安、考試中心、政府單位、戒毒所、研發中心、商業會議場所、大型企業、生產工廠等許多行業.

四、手機探測門設備參數要求：

1、探測單元與模擬板卡組成信號整理濾波單元，實現對特定的微弱模擬信號的采集及選頻放大。

2、要求通過式探測門，每個門體內設有探測單元 20 個。

3、要求探測單元組成通過式探測門，具有抗干擾能力，可適應大金屬干擾的安裝場地。例如:通訊設備探測器可以并排安裝使用，間距約50cm。

4、檢測技術利用電磁感應原理及渦流效應，并采用數字信號處理技術。

5、信號采樣處理模塊(采集卡)采用“浮點運算微處理器+FPGA現場可編程門陣列”結構，微處理器主頻>100MHz，F(xiàn)lash>256KB;FPGA現場可編程門陣列配合采樣芯片進行雙通道信號采樣，采樣速率>20MHz。配合對應的嵌入式軟件實現采樣處理功能。

6、 ★探測門至少具備電子產品探測模式、電子產品+違禁品探測模式，方便使用人員根據使用要求靈活進行2種模式的切換。

7、 探測門需排除機械手表的干擾，隨身攜帶機械手表通過時，探測門不報警；

8、 ★電子產品探測模式：探測門安裝在甲方指定通道位置，可實現排除被檢測人員身上的機械手表、皮帶扣、鑰匙串等隨身攜帶的日常金屬物品，并告知被檢測人員是否攜帶手機等電子產品，進行聲光報警，告知藏匿位置；探測門對探測到的手機屏幕無大小要求，例如不需要要求只能探測4寸或以上屏幕的手機。

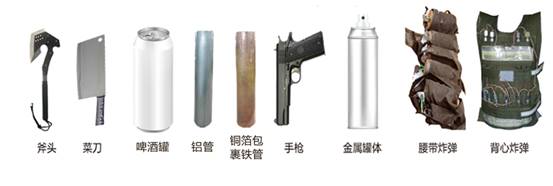

9、 電子產品+違禁品探測模式：可實現排除被檢測人員身上的機械手表、皮帶扣、鑰匙串等隨身攜帶的日常金屬物品，該模式除了檢測手機外，還能檢測到大多數違禁品（管制槍支、管制刀具、彈簧刀、砍刀、馬口鐵罐類、鋁罐類、鐵管鋁管類等易填充了鋼砂鋼釘?shù)慕饘俟荏w罐體、腰帶炸彈、背心炸彈等）進行聲光報警，并提示報警物品種類，告知藏匿位置；

10、★在違禁品檢測報警功能模式下，當被檢人員攜帶了用銅箔包裹的違禁品、非金屬外殼包裹的鋼砂鋼釘違禁品時，探測門應能報警。

11、探測門應能夠顯示報警物品種類，顯示被測違禁品的種類應不少于4類。例如，當攜帶了手機時，應告知被測違禁品種類為手機；當攜帶了刀槍時，應告知被測違禁品種類為刀槍；當攜帶了鋁管時，應告知被測違禁品種類為鋁管；當攜帶了馬口鐵罐時，應告知被測違禁品種類為馬口鐵罐。

12、具備實時高溫篩查功能，室內測溫誤差±0.5℃，探測時間1秒，測溫探測距離2-4厘米。

13、配備不小于10寸液晶觸摸屏，可顯示通過人數、報警人數、報警物品區位顯示等信息，并且可以通過液晶觸摸屏調試設備的參數等功能。

14、探測設備對拆掉聽筒和話筒的手機依然可以報警。

15、探測系統控制模塊可排除磁鐵及磁性皮帶扣干擾，即可測得藏匿皮帶下的手機。

16、對人體頭頂區域不存在盲區，四位以上不同身高的測試人（各自身高相差4cm以上）智能手機藏于頭頂帽子里面檢測準確率均要達到90%以上。

17、手機隱藏在大腿內側通過門體也會報警。

18、要求對一定人為干擾進行報警提示，對測試人以極慢的速度（時間可根據用戶要求設定，例如6秒），通過通訊設備探測系統時依然報警。

19、門體液晶觸摸屏不需要受外置電腦控制。當外置電腦出現故障時，探測門及其液晶觸摸屏能夠獨立工作，用戶依然能通過液晶屏調節參數。

20、系統能在顯示屏上直觀通過虛擬人像顯示報警物品的具體位置；該系統應能實現遠程電腦連接，實現門體及遠程值班室電腦雙屏報警監控模式(根據用戶實際情況安排）。

21、可對攜帶手機通過的人員實時報警，探測報警時間約1秒，通過效率達每分鐘三十人以上。

22、電磁感應符合國家安全標準。

23、可根據用戶需求加裝報警拍照系統，發現被檢測人員攜帶違禁電子設備，自動啟動拍照，時時顯示抓拍圖像并在后臺記錄日志審計。

24、探測系統控制模塊應預留外設接口，可實現被檢人員攜帶手機報警直接與閘機聯動，一旦發現人員攜帶手機擺閘會處于關閉狀態，被檢測人員無法通過；反之沒有攜帶手機，被檢測人員可通過。

25、系統可根據用戶需求增配智能傳送帶，可將對講機等日常物品放在傳送帶上，傳送帶可1-3秒傳過去，不放東西傳送帶自動停止運轉。

26、★我公司所提供的貨物享有合法的所有權，沒有侵犯任何第三方的知識產權、技術秘密等權利。

27、★我公司具有良好的商業信譽，最近幾年內未被法院多次強制執行過。

28、外接電源：220V；頻率：50/60HZ；

29、外形尺寸： 約≥2200 mm (高)×850 mm (寬)×800 mm (深)

30、通道尺寸：通道寬度≥700mm。

31、重量：約120公斤。

五、手機探測系統組成：

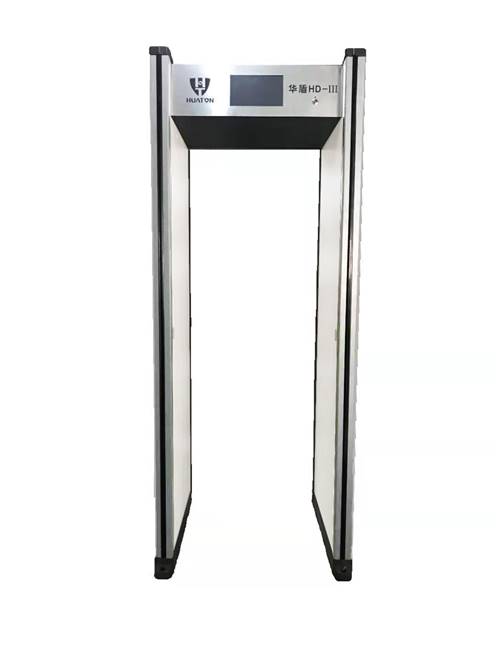

5.1手機探測門（帶10寸液晶觸摸屏）：

5.1.1液晶觸摸屏顯示：通過人數、報警人數、程序選項、人體報警區位、報警物品分類顯示以及主菜單內的數據調試功能，如下圖所示。

a.手機報警

b.刀槍類報警

c.鋁管類報警

d.馬口鐵罐類報警

5.2 測溫功能（選配）

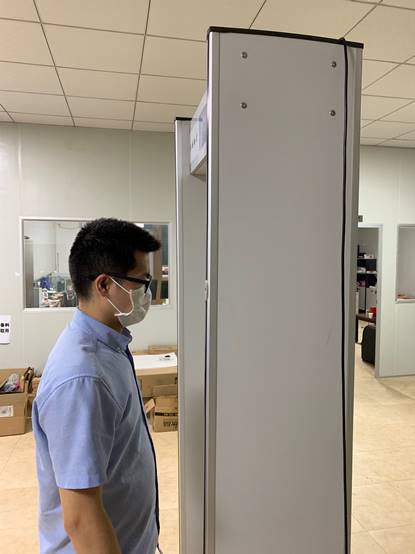

采用紅外測溫技術，對通過人員的體溫實時進行無接觸式測量，并將探測到的溫度通過門體的液晶顯示屏顯示出來，本設備體溫測量精度為±0.5℃，當通過人員體溫異常(可以自行設定異常體溫，例如設定為37.5℃或38℃)，設備即刻聲光報警。

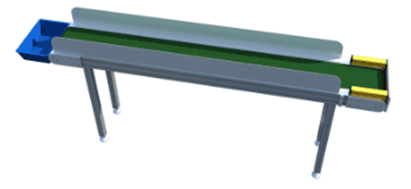

5.3、智能傳送帶（可選配）：

5.3.1、智能傳送帶功能特點：1、智能啟停；2、傳送速度可調；3、針對允許帶入的白名單物品（對講機、警用裝備等），可從智能傳送帶通過，被測人員通過手機檢測門后即可取回。

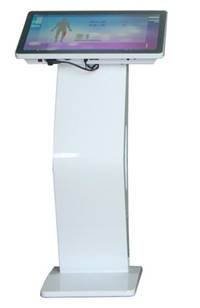

5.4、智能一體式顯示終端（可選配）：

5.4.1智能一體式顯示終端：可顯示報警區位、報警人數、通過人數、報警物品分類顯示、攝像頭報警抓拍圖像顯示和查詢，如下圖示。

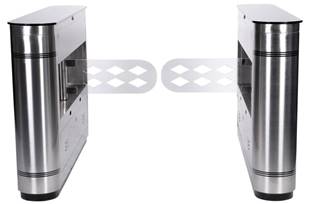

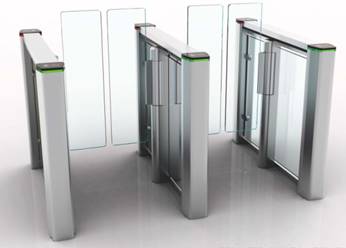

5.5人行通道閘機（可選配）：

5.5.1人行通道閘機功能：

a. 可以手機探測門聯動，手機探測門不報警，人員正常通過閘機，手機探測門報警，人員通不過閘機。
